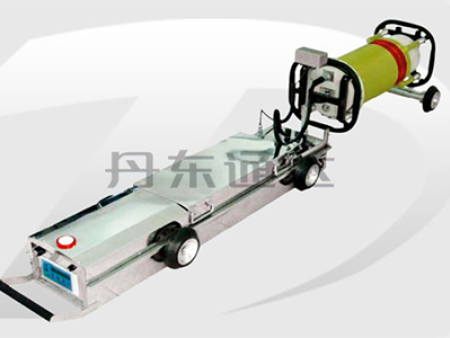

X射线管道爬行器

留言咨询 更多信息
分享:
关键词: X射线管道爬行器

产品介绍


TD系列X射线管道爬行器,采用磁定位控制引导方式(定位准确±5mm)。
  具有体积小,操作简单,模块化结构设计、简单易用等特点;还具有管外调时、自动训机、两驱、四驱根据坡度自动切换、恒功率输出(首末片黑度均与一致)等功能。采用高效率升压模块使其工作效率远远超出了其他同类设备,选配标准管头(超小型)使其通用性和互换性大为增强,故障率明显降低。全车采用不绣钢、先进制造工艺使其更加美观轻便。
  具有欠压、遇阻、遇水、过流、过压、过热检测、欠亳安等保护功能,故障原因显示在触摸屏上便于用户识别与维修。并可根据用户的特定要求,可量身定做各种规格型号的管道爬行器。

技术参数

序号项目参数备注
1照透管径范围Φ700mm—Φ1400mm
2较大穿透厚度42mmA3钢
3较大输出管电压300Kv0~5档可调
4较大大输出管电流3mA
5射线管
(锥靶)
焦点尺寸1.0×2.5mm仅供参考—据射线管选择而定(国产、进口管可选)
辐射角度360°×30°(进口360°×40°)
6使用温度范围-40°~70°
7相对湿度≤90%
8电池能量110V、22Ah铅酸蓄电池
9电机功率250W连续稀土电机
10曝光前延时24s人撤离所需安全时间
11曝光时间1~300秒(连续可调)文本输入——中文显示
12爬坡能力两驱:≤27°可选
四驱(手动):≤40°
13定位误差±5mm
14爬行距离5Km往返
15爬行速度15m/min~18m/min
16转弯半径≥7D管径不同转弯半径随之变化
17重量车体50.5Kg总重量
117.5Kg
不含射线发生器和电池
电池67Kg爬行器供电电源
X射线发生器34Kg产生射线主要部件
磁定位器2.8Kg磁信号发生装置
18外形尺寸爬行器1.2m×0.38m×0.19m
X射线发生器Φ274mm×Φ765mmXXH-3005(周向锥靶)
19磁定位器外轮廓尺寸:255mm×113mm×155mm

磁信号发生装置
(可连续工作12小时)

穿透厚度≥34mm
